洛匈棱镜
基础参数
我们可以提供多种材料的洛凶棱镜，包括MgF2晶体、a-BBO晶体、石英晶体、YVO4晶体等。

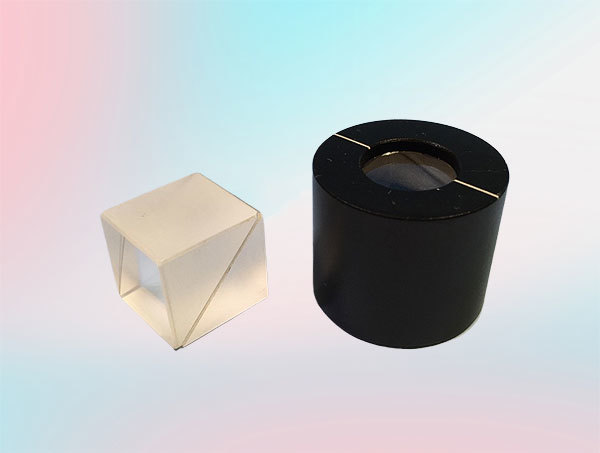

洛匈棱镜由两块晶体胶合或者光胶而成，能够将入射的非偏振光变成两束正交的偏振光，其中一束沿着入射方向传播，另外一束偏离出射。其可以在很宽的波段范围内工作，而且视场角也比较大。于其他偏振器不同的是，洛匈输出的两束光的偏振程度都非常高，消光比大于10000：1或大于100000：1。洛匈棱镜常用于光谱分析系统中，比如椭偏仪、光谱仪等。
|
特性 |
|
•将非偏振光分成两束正交偏振的输出 |
|
•宽波段应用 |
|
•每束输出光具有高消光比 |
|
•可定制客户需要的分束角 |
加工指标
|
标准规格 |
MgF2 |
a-BBO |
Quartz |
YVO4 |
|
使用波段 |
130-7000nm |
190-3500nm |
200-2300nm |
500-4000nm |
|
消光比 |
<5*10-5 |
<5*10-6 |
<5*10-5 |
<5*10-6 |
|
光洁度 |
20/10 Scratch/Dig |
|||
|
光束偏折 |
< 3 arc minutes |
|||
|
波前畸变 |
<λ/4@633nm |
|||
|
损伤阈值/LIDT |
>200MW/cm2@1064nm, 20ns, 20Hz |
|||
|
镀膜 |
P Coating，Customizable可根据客户要求定制镀膜 |
|||
|
标准规格 |
阳极氧化铝支架 可选方形或者圆形 |
|||
A-BBO洛匈棱镜标准品
|
型号 |
使用波长 |
消光比 |
分束角 |
通光口径 (mm) |
棱镜尺寸
|
圆形支架尺寸 |
|
GRP1006 |
190-3500nm |
<5*10-6 |
>8° |
φ6.0 |
6.0*6.0*7.0 |
φ15.0*15.0 |
|
GRP1010 |
φ10.0 |
10.0*10.0*11.0 |
φ25.4*19.0 |
|||
|
GRP1015 |
φ15.0 |
15.0*15.0*16.0 |
φ30.0*23.0 |
|||
|
GRP1020 |
φ20.0 |
20.0*20.0*21.0 |
φ38.0*29.0 |
YVO4洛匈棱镜标准品
|
型号 |
使用波长 |
消光比 |
分束角 |
通光口径 (mm) |
棱镜尺寸
|
圆形支架尺寸 |
|
GRP3006 |
500-4000nm |
<5*10-6 |
>10° |
φ6.0 |
6.0*6.0*6.1 |
φ15.0*15.0 |
|
GRP3010 |
φ10.0 |
10.0*10.0*9.5 |
φ25.4*19.0 |
|||
|
GRP3015 |
φ15.0 |
15.0*15.0*13.7 |
φ30.0*23.0 |
|||
|
GRP3020 |
φ20.0 |
20.0*20.0*18.0 |
φ38.0*29.0 |
Quartz洛匈棱镜标准品
|
型号 |
使用波长 |
消光比 |
分束角 |
通光口径 (mm) |
棱镜尺寸
|
圆形支架尺寸 |
|
GRP4006 |
200-2300nm |
<5*10-5 |
>1° |
φ6.0 |
6.0*6.0*12.0 |
φ15.0*20.0 |
|
GRP4010 |
φ10.0 |
10.0*10.0*20.0 |
φ25.4*28.0 |
|||
|
GRP4015 |
φ15.0 |
15.0*15*30.0 |
φ30.0*38.0 |
|||
|
GRP4020 |
φ20.0 |
20.0*20.0*40.0 |
φ38.0*48.0 |
MgF2洛匈棱镜标准品/MgF2 Standard Products
|
型号 |
使用波长 |
消光比 |
分束角 |
通光口径 (mm) |
棱镜尺寸
|
圆形支架尺寸 |
|
GRP5006 |
350-2300nm |
<5*10-5 |
>1° |
φ6.0 |
6.0*6.0*12.0 |
φ15.0*20.0 |
|
GRP5010 |
φ10.0 |
10.0*10.0*20.0 |
φ25.4*28.0 |
|||
|
GRP5015 |
φ15.0 |
15.0*15.0*30.0 |
φ30.0*38.0 |
|||
|
GRP5020 |
φ20.0 |
20.0*20.0*40.0 |
φ38.0*48.0 |
