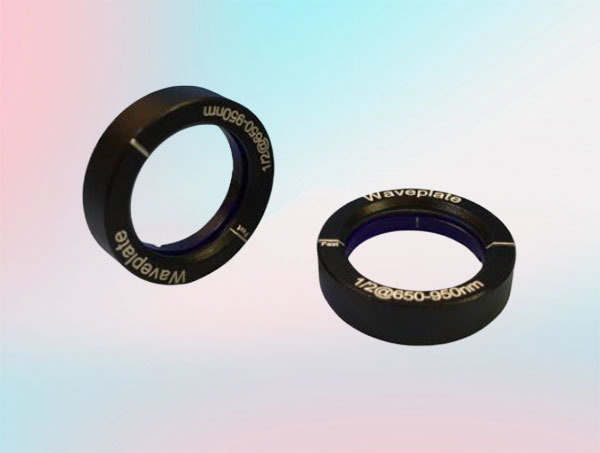

消色差波片

消色差波片是由石英晶体和MgF2晶体构成，通过两种材料的折射率匹配，使波片能够在很大的波段范围内达到所需的相位延迟，比如λ/4或者λ/2。该波片在整个工作波长范围内可以获得近似平坦的光谱响应，最大响度降低了波长对相位延迟的影响。消色差波片常用于光谱系统或者飞秒激光系统中。

关键词:

关键词:

消色差波片

所属分类:

相位延迟

公司邮箱:

martini@yike-optics.com

立即咨询

基础参数

消色差波片是由石英晶体和MgF2晶体构成，通过两种材料的折射率匹配，使波片能够在很大的波段范围内达到所需的相位延迟，比如λ/4或者λ/2。该波片在整个工作波长范围内可以获得近似平坦的光谱响应，最大响度降低了波长对相位延迟的影响。消色差波片常用于光谱系统或者飞秒激光系统中。



加工指标:

指标

消色差波片

使用波段

200-2000nm

光洁度

20/10

延迟精度

λ/100

平行度

< 1 arc sec

波前畸变

<λ/10@633nm

损伤阈值/LIDT

>500MW/cm2@1064nm, 20ns, 20Hz(空气隙)

镀膜

AR Coating

支架/Holder

阳极氧化铝支架 Anodized aluminum Holder



标准波长

450nm-650nm /700nm-1100nm /1200nm-1700nm/1700-2000nm



消色差波片标准品

(光胶型)



1/4 Type

1/2 Type

直径

支架

WPBO410

WPBO210

10.0

25.4

WPBO412

WPBO212

12.7

25.4

WPBO415

WPBO215

15.0

25.4

WPBO420

WPBO220

20.0

25.4

WPBO425

WPBO225

25.4

30.0



消色差波片标准品

(空气隙)



1/4 Type

1/2 Type

直径

支架

WPBA410

WPBA210

10.0

25.4

WPBA412

WPBA212

12.7

25.4

WPBA415

WPBA215

15.0

25.4

WPBA420

WPBA220

20.0

25.4

WPBA425

WPBA225

25.4

30.0
