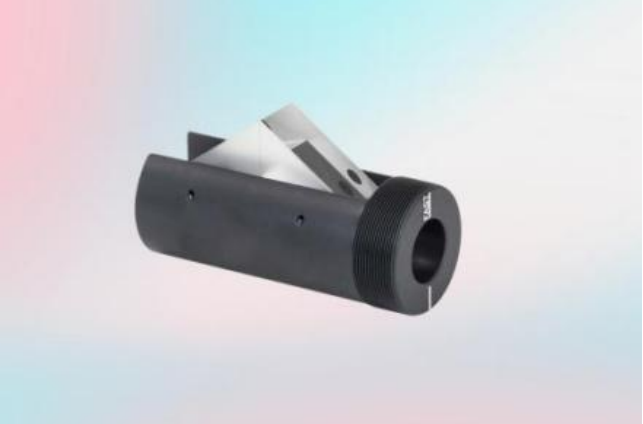

菲涅尔棱镜
菲涅尔棱镜是一种特殊的行为延长器，其作用与宽带波片一样，可以在很宽的波长范围内提供所需要的相位延迟，并且波长范围比双折射波片更宽。它可以替代用于宽带、多波长或可调谐激光光源中的延迟波片，常用于椭偏仪等光谱仪器中。
关键词:
关键词:
菲涅尔棱镜
基础参数
菲涅尔棱镜是一种特殊的行为延长器，其作用与宽带波片一样，可以在很宽的波长范围内提供所需要的相位延迟，并且波长范围比双折射波片更宽。它可以替代用于宽带、多波长或可调谐激光光源中的延迟波片，常用于椭偏仪等光谱仪器中。棱镜设计使每次内反射产生45°相位差，从而提供λ/4的相位延迟。由于相位差是随缓慢变化的菱形棱镜色散产生的，所以因不同波长引起的延迟变化要远远小于其它类型的延迟器。半波延迟器是由两个四分之一波延迟器组成的。
|
加工指标材料 |
K9 |
JGS1 |
ZnSe |
|
使用波段 |
350-2000nm |
185-2100nm |
600-16000nm |
|
相位延迟 |
1/4 or 1/2，也可根据客户要求定制 |
||
|
延迟精度 |
2% （typical） |
||
|
光洁度 |
20/10 |
20/10 |
40/20 |
标准品
|
型号 |
口径 |
使用波长 |
结构 |
材料 |
|
FRR-K102 |
10.0 |
350-2000 |
双棱镜 |
K9 |
|
FRR-K104 |
10.0 |
350-2000 |
单棱镜 |
K9 |
|
FRR-F102 |
10.0 |
185-2100 |
双棱镜 |
JGS1 |
|
FRR-F104 |
10.0 |
185-2100 |
单棱镜 |
JGS1 |
|
FRR-S102 |
10.0 |
600-16000 |
双棱镜 |
ZnSe |
|
FRR-S104 |
10.0 |
600-16000 |
单棱镜 |
ZnSe |
