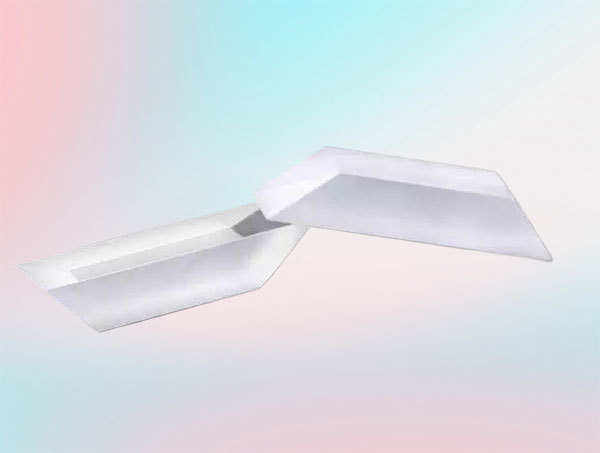

道威棱镜

道威棱镜是一种像旋转器。光线经过此棱镜后，此像被颠倒180°。另外，使此棱镜以其光轴为轴旋转时，像的旋转角为棱镜旋转角的两倍。道威棱镜是利用临界角原理实现内部全反射，所以其视场角有限。同时，保持反射面清洁和使用平行光很重要。

关键词:

关键词:

道威棱镜

所属分类:

光学棱镜

公司邮箱:

martini@yike-optics.com

立即咨询

基础参数

道威棱镜是一种像旋转器。光线经过此棱镜后，此像被颠倒180°。另外，使此棱镜以其光轴为轴旋转时，像的旋转角为棱镜旋转角的两倍。道威棱镜是利用临界角原理实现内部全反射，所以其视场角有限。同时，保持反射面清洁和使用平行光很重要。





加工指标规格

BK7道威棱镜

使用波段

350-2000nm

尺寸公差

+/-0.15mm

角度公差

+/-2 arc min

有效口径

>85%

光洁度

40/20-20/10

面型

λ/4-λ/8

倒角

<0.25mm*45°

镀膜

根据客户要求定制

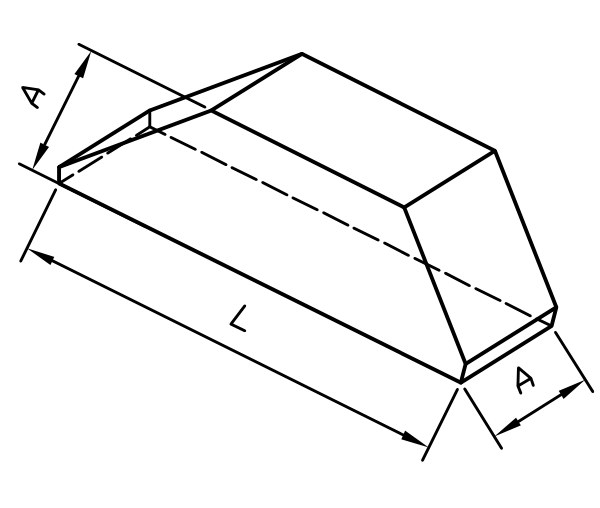

标准品

型号

A

L

斜角

材料

RHP102

5

21.1

45

BK7

RHP104

10

42.2

45

BK7

RHP106

15

63.4

45

BK7
