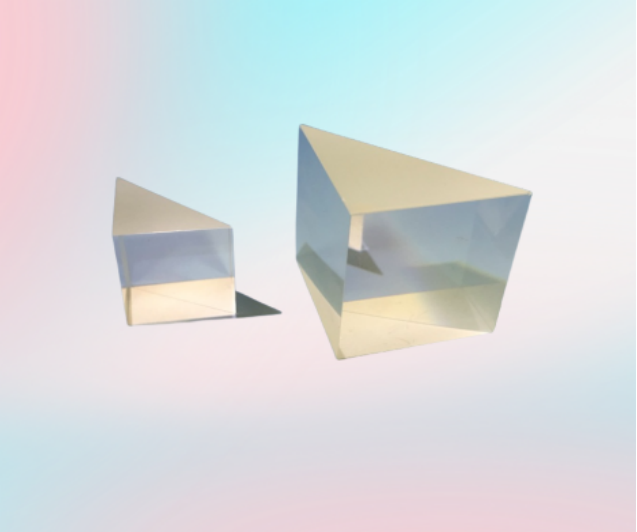

直角棱镜

直角棱镜通常用来转折光路或者将光学系统所成的像偏转90°。根据棱镜的方位不同，成像可为左右一致而上下颠倒与左右不一上下一致。直角棱镜也可用于合像、光束偏移等应用。常规材质可以选择N-BK7、UV熔融石英、CaF2、SF材料等。并可以客户要求镀增透膜或者反射膜。

关键词:

关键词:

直角棱镜

所属分类:

光学棱镜

公司邮箱:

martini@yike-optics.com

立即咨询

基础参数

直角棱镜通常用来转折光路或者将光学系统所成的像偏转90°。根据棱镜的方位不同，成像可为左右一致而上下颠倒与左右不一上下一致。直角棱镜也可用于合像、光束偏移等应用。常规材质可以选择N-BK7、UV熔融石英、CaF2、SF材料等。并可以客户要求镀增透膜或者反射膜。



材料选择：
BK7材料，适用于可见到近红外波段，价格较低，性能稳定。
熔融石英材料，适用于深紫外到近红外波段，热膨胀系数比较低，可用在紫外或者大功率应用场合。
CaF2材料，适用于身在外到中红外波段，可以在0.13um~10um范围内有很好的透过率。



加工指标

标准规格

BK7

UVFS

使用波段

350-2000nm

185-2100nm

尺寸公差

+0.0，-0.1mm

角度公差

3 arc min(Standard) / 10 arc sce(High Precision)

有效口径/

>85%

光洁度

60/40（Standard）/ 20/10（High Precision）

面型

 λ/ 4(Standard) / λ/10（High Precision）per 25mm@633nm

倒角

<0.25mm*45°

镀膜

根据客户要求定制



BK7标准品

型号

A

B

C

RAP104

10.0

10.0

10.0

RAP105

12.7

12.7

12.7

RAP108

20.0

20.0

20.0

RAP110

25.4

25.4

25.4



UVFS标准品

型号

A

B

C

RAP204

10.0

10.0

10.0

RAP205

12.7

12.7

12.7

RAP208

20.0

20.0

20.0

RAP210

25.4

25.4

25.4
