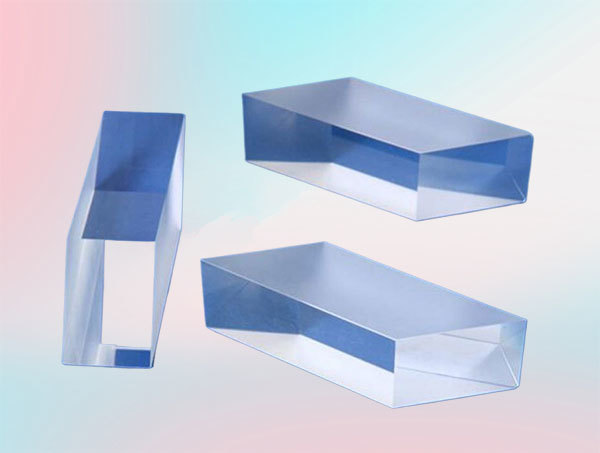

斜方棱镜

当光线从一个媒介进射到斜方棱镜的一个面上时，根据入射角的大小发生反射。根据斜方棱镜的几何形状，可以使得光线在镜片内部经历多次反射。使光线产生侧向位移,但是不改变其传播方向，通过控制斜方棱镜的入射角和镜片的折射率，可以实现对光线的偏转、分离、合并等操作。

关键词:

关键词:

斜方棱镜

所属分类:

光学棱镜

公司邮箱:

martini@yike-optics.com

立即咨询

基础参数

当光线从一个媒介进射到斜方棱镜的一个面上时，根据入射角的大小发生反射。根据斜方棱镜的几何形状，可以使得光线在镜片内部经历多次反射。使光线产生侧向位移,但是不改变其传播方向，通过控制斜方棱镜的入射角和镜片的折射率，可以实现对光线的偏转、分离、合并等操作。





加工指标规格

斜方棱镜

材料

Fused Silica,

N-BK7, N-SF11

尺寸公差

+/-0.05mm

角度公差

3 arc min

有效口径

>85%

光洁度

20/10

面型

λ/ 8

倒角

<0.25mm*45°

镀膜

根据客户要求定制



标准品

型号

D

H

L

材料

RHP102

5

3.5

7.1

BK7/UVFS/ N-SF11

RHP104

10

7.1

14.1

BK7/UVFS/ N-SF11

RHP106

15

10.5

21.2

BK7/UVFS/ N-SF11

RHP108

20

14.2

28.3

BK7/UVFS/ N-SF11
