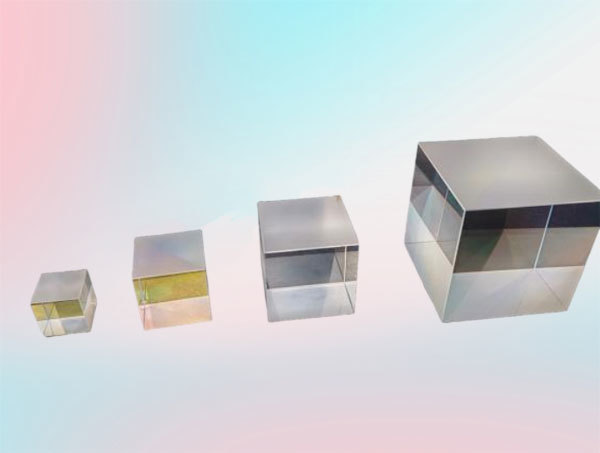

高功率偏振分光棱镜
关键词:
关键词:
高功率偏振分光棱镜
基础参数
高功率偏振分光棱镜采用的是特殊光胶技术，也就是光学键合技术，其最大的优势在于胶合后机械强度大、损伤阈值高，也意味着键合后的产品可以被切割、抛光、镀膜、涂覆粘结等，也不需要考虑高温、高激光功率对其本身的影响，因为高功率偏振分光棱镜内部是没有任何胶水的，键合面对激光几乎没有吸收，也不会因为高温而破坏键合面。
加工指标/Processing Index：
|
指标/ Specification |
单波长/Single Wavelength |
宽带//Borad-Band Wavelength |
|
使用波段/Wavelength |
355，532，633，808，880，1064，1310，1550 |
450-650nm, 650-950nm 900-1200nm, 1200-1600nm |
|
消光比/Extinction Ratio |
>2000:1 |
>1000:1 |
|
光洁度/Surface Quality |
40/20，20/10 |
|
|
光束偏折/Beam Deviation |
< 3 arc minutes |
|
|
波前畸变/TWD |
<λ/4@633nm |
|
|
透过率/Transmission |
Tp>95%, Ts<0.1% |
|
|
镀膜/Coating |
斜面镀偏振分光膜，端面镀增透膜 PBS+AR Coating |
|
|
损伤阈值/LIDT |
>15J/cm2@1064nm, 20ns, 20Hz |
|
单波长标准品/Single Wavelength Standard Product：
|
型号/Type |
使用波段/Wavelength |
消光比/Extinction Ratio |
材料/Material |
尺寸/Dimension（mm） |
|
HPPBS510 |
355，532，633，808，880，1064，1310，1550 |
>2000:1
|
K9/BK7 UVFS |
10.0*10.0*10.0 |
|
HPPBS512 |
12.7*12.7*12.7 |
|||
|
HPPBS515 |
15.0*15.0*15.0 |
|||
|
HPPBS520 |
20.0*20.0*20.0 |
|||
|
HPPBS525 |
25.4*25.4*25.4 |
宽带波长标准品/Broad-Band Wavelength Standard Product：
|
型号/Type |
使用波段/Wavelength |
消光比/Extinction Ratio |
材料/Material |
尺寸/Dimension（mm） |
|
HPPBS210 |
450-650nm 650-950nm 900-1200nm 1200-1600nm |
>1000:1 |
H-ZFX |
10.0*10.0*10.0 |
|
HPPBS212 |
12.7*12.7*12.7 |
|||
|
HPPBS215 |
15.0*15.0*15.0 |
|||
|
HPPBS220 |
20.0*20.0*20.0 |
|||
|
HPPBS225 |
25.4*25.4*25.4 |
