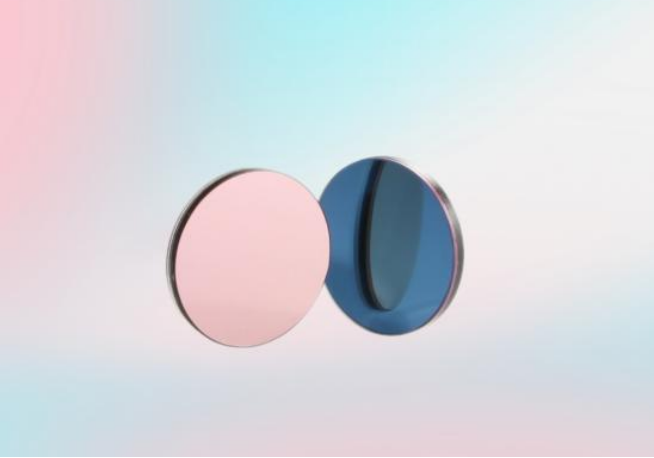

中性密度滤光片

中性密度滤光片是一种只衰减光强而不改变光谱能量分布的滤光片，也称衰减片。它可以将光强衰减，可见光区到近红外光区范围的光通过中性密度滤光片后，不同波长均按同一比例衰减，使得光学元件在宽波段内保持近似于相等的光能量透过率。中性密度滤光片根据工作原理的不同，分为吸收型和反射型，同时，根据工作区的效果不同，分为不变型和可变型，可变型又分为连续型和阶跃型。

关键词:

关键词:

中性密度滤光片

所属分类:

滤光片

公司邮箱:

martini@yike-optics.com

立即咨询

基础参数

中性密度滤光片是一种只衰减光强而不改变光谱能量分布的滤光片，也称衰减片。它可以将光强衰减，可见光区到近红外光区范围的光通过中性密度滤光片后，不同波长均按同一比例衰减，使得光学元件在宽波段内保持近似于相等的光能量透过率。中性密度滤光片根据工作原理的不同，分为吸收型和反射型，同时，根据工作区的效果不同，分为不变型和可变型，可变型又分为连续型和阶跃型。



中性密度滤光片——吸收型

加工指标

规格

吸收型中性密度滤光片

材料

中性吸收玻璃

设计波长

400-700nm

尺寸公差

+0.0/-0.1mm

厚度公差

±0.2mm

表面质量

80/50

通光孔径

>90%

面形

<2λ@632.8nm每25mm

平行度

<5分

光密度公差/OD

±10%



中性密度滤光片——反射型

加工指标

规格

反射型中性密度滤光片

材料

K9

设计波长

400-1100nm

尺寸公差

+0.0/-0.1mm

厚度公差

2.0±0.2mm

表面质量

80/50

通光孔径

>90%

面形

<2λ@632.8nm

平行度

<5 arc min

光密度公差

OD±10%



双折射滤光片

加工指标规格

双折射滤光片

材料

石英晶体

尺寸公差

+0.0/-0.1mm

厚度公差

±0.005mm

表面质量

20/10

通光孔径

>90%

透过波前畸变

<λ/8@632.8nm

平行度

<5arc sec

常用厚度

T=0.5mm,1.0mm,1.5mm,2.0mm

镀膜

N/A
