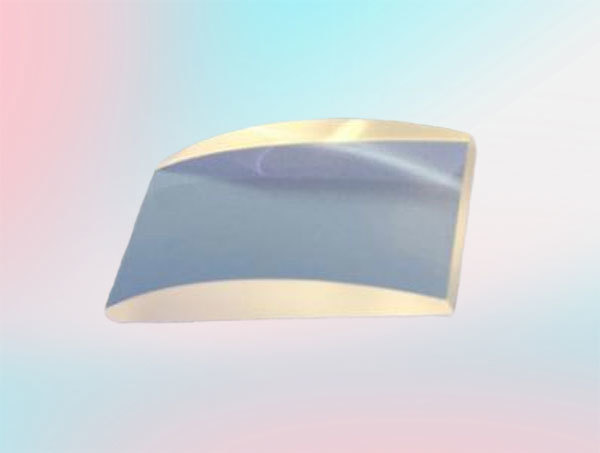

平凸透镜
关键词:
关键词:
平凸透镜
基础参数
易科光电提供多种材料的平凸透镜，包括BK7、熔融石英、CaF2等，并可以根据要求定制所需尺寸。我们也提供多种标准尺寸的产品，并可以根据使用情况镀不同波长的增透膜。
材料选择：BK7材料，适用于可见到近红外波段，价格较低，性能稳定。
材料选择：熔融石英材料，适用于深紫外到近红外波段，热膨胀系数比较低，可用在紫外或者大功率应用场合。
镀膜选择：材料未镀膜前的单面反射率一般在4%左右，镀膜后单面反射率大约为0.25%。
|
加工指标标准规格 |
BK7平凸透镜 |
熔融石英平凸透镜 |
|
使用波段 |
350-2000nm |
185-2100nm |
|
尺寸公差 |
+0.0/-0.1mm |
|
|
厚度公差 |
+/-0.1mm |
|
|
有效口径 |
>85% |
|
|
焦距公差 |
5%（Standard）/ 1%（High Precision） |
|
|
光洁度 |
40/20（Standard）/ 20/10（High Precision） |
|
|
光圈 |
Power:3λ/ 2 , PV:λ/4 |
|
|
偏心 |
<3 arc min |
|
|
镀膜 |
根据客户要求定制 |
|
BK7平凸透镜标准品
|
型号 |
直径 |
边缘厚度 |
焦距 |
|
PCX105-F15 |
12.7 |
2 |
15.0 |
|
PCX105-F20 |
12.7 |
2 |
20.0 |
|
PCX105-F25 |
12.7 |
2 |
25.0 |
|
PCX105-F30 |
12.7 |
2 |
30.0 |
|
PCX105-F50 |
12.7 |
2 |
50.0 |
|
PCX105-F100 |
12.7 |
2 |
100.0 |
|
PCX110-F50 |
25.4 |
2 |
50.0 |
|
PCX110-F75 |
25.4 |
2 |
75.0 |
|
PCX110-F100 |
25.4 |
2 |
100.0 |
|
PCX110-F150 |
25.4 |
2 |
150.0 |
|
PCX110-F200 |
25.4 |
2 |
200.0 |
|
PCX110-F250 |
25.4 |
2 |
250.0 |
|
PCX110-F300 |
25.4 |
2 |
300.0 |
UVFS平凸透镜标准品
|
型号 |
直径 |
边缘厚度 |
焦距 |
|
PCX205-F15 |
12.7 |
2 |
15.0 |
|
PCX205-F20 |
12.7 |
2 |
20.0 |
|
PCX205-F25 |
12.7 |
2 |
25.0 |
|
PCX205-F30 |
12.7 |
2 |
30.0 |
|
PCX205-F50 |
12.7 |
2 |
50.0 |
|
PCX205-F100 |
12.7 |
2 |
100.0 |
|
PCX210-F50 |
25.4 |
2 |
50.0 |
|
PCX210-F75 |
25.4 |
2 |
75.0 |
|
PCX210-F100 |
25.4 |
2 |
100.0 |
|
PCX210-F150 |
25.4 |
2 |
150.0 |
|
PCX210-F200 |
25.4 |
2 |
200.0 |
|
PCX210-F250 |
25.4 |
2 |
250.0 |
|
PCX210-F300 |
25.4 |
2 |
300.0 |
