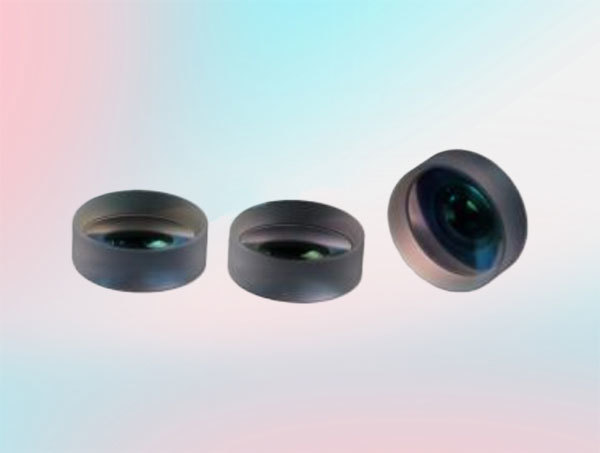

双凹透镜

材料选择：熔融石英材料，适用于深紫外到近红外波段，热膨胀系数比较低，可用在紫外或者大功率应用场合。 镀膜选择：材料未镀膜前的单面反射率一般在4%左右，镀膜后单面反射率大约为0.25%。

关键词:

关键词:

双凹透镜

所属分类:

光学透镜

公司邮箱:

martini@yike-optics.com

立即咨询

基础参数

材料选择：熔融石英材料，适用于深紫外到近红外波段，热膨胀系数比较低，可用在紫外或者大功率应用场合。
镀膜选择：材料未镀膜前的单面反射率一般在4%左右，镀膜后单面反射率大约为0.25%。





加工指标标准规格

BK7双凹透镜

熔融石英双凹透镜

使用波段

350-2000nm

185-2100nm

尺寸公差

+0.0/-0.1mm

厚度公差

+/-0.1mm

有效口径

>85%

焦距公差

5%（Standard）/ 1%（High Precision）

光洁度

40/20（Standard）/ 20/10（High Precision）

光圈

 Power:3λ/ 2 , PV:λ/4

偏心

<3 arc min

镀膜

根据客户要求定制



BK7双凹透镜标准品

型号

直径

中心厚度

焦距

DCV105-F25

12.7

2

-25.0

DCV105-F30

12.7

2

-30.0

DCV105-F50

12.7

2

-50.0

DCV105-F100

12.7

2

-100.0

DCV110-F50

25.4

2

-50.0

DCV110-F75

25.4

2

-75.0

DCV110-F100

25.4

2

-100.0

DCV110-F150

25.4

2

-150.0

DCV110-F200

25.4

2

-200.0

DCV110-F250

25.4

2

-250.0

DCV110-F300

25.4

2

-300.0

UVFS双凹透镜标准品

型号

直径

中心厚度

焦距

DCV205-F25

12.7

2

-25.0

DCV205-F30

12.7

2

-30.0

DCV205-F50

12.7

2

-50.0

DCV205-F100

12.7

2

-100.0

DCV210-F50

25.4

2

-50.0

DCV210-F75

25.4

2

-75.0

DCV210-F100

25.4

2

-100.0

DCV210-F150

25.4

2

-150.0

DCV210-F200

25.4

2

-200.0

DCV210-F250

25.4

2

-250.0

DCV210-F300

25.4

2

-300.0
