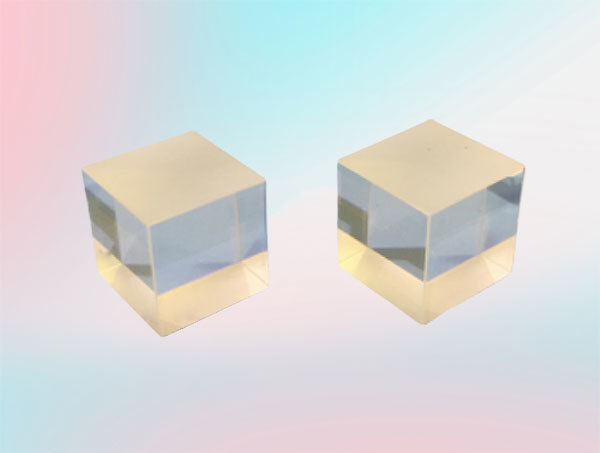

非偏振分光棱镜

非偏振分光棱镜 （NPBS）由玻璃材料制成，通过斜面的介质分束膜来达到消偏振的效果，NPBS的分光比和入射光的偏振态无关，可以让任意偏振态的入射光变成接近1:1的两束光输出，出射光的偏振态与入射光近似相同。

关键词:

关键词:

非偏振分光棱镜

所属分类:

偏振光学

公司邮箱:

martini@yike-optics.com

立即咨询

基础参数

非偏振分光棱镜 （NPBS）由玻璃材料制成，通过斜面的介质分束膜来达到消偏振的效果，NPBS的分光比和入射光的偏振态无关，可以让任意偏振态的入射光变成接近1:1的两束光输出，出射光的偏振态与入射光近似相同。

宽带消偏振分光棱镜的混合膜层对光能有一定的吸收，但对偏振态很不敏感。对入射角改变也不敏感。考虑到混合膜层中的金属吸收特征，建议不要在强激光环境下使用。



加工指标指标

NPBS

使用波段

450-650， 650-950

900-1200， 1200-1600

透过率

T/R=46:/46，|Ts-Tp|<5%，|Rs-Rp|<5%

光洁度

60/40 ，40/20

光束偏折

< 3 arc minutes

波前畸变

<λ/4@633nm

镀膜

NPBS+AR



标准品



型号

使用波段

分光比/T/R

材料

尺寸

NPBS210

450-650

650-950

900-1200 1200-1600

T/R=46:/46

|Ts-Tp|<5%

|Rs-Rp|<5%

K9

JGS1

10.0*10.0*10.0

NPBS212

12.7*12.7*12.7

NPBS215

15.0*15.0*15.0

NPBS220

20.0*20.0*20.0

NPBS225

25.4*25.4*25.4
