格兰泰勒棱镜
关键词:
晶体偏振
关键词:
格兰泰勒棱镜
基础参数
格兰泰勒棱镜包含多种材料，包括冰洲石（Calcite）晶体、a-BBO晶体，YVO4晶体等。格兰泰勒棱镜采用紧凑式设计，长度比格兰激光棱镜短，适合用于中低功率的高偏振应用场合。它能够让输入的非偏振光束变成一束纯正的偏振光，常用来做光路系统的起偏或检偏器。
|
特性 |
|
•空气间隙设计 |
|
•结构紧凑 |
|
•高偏振输出 |
|
•侧面无逃逸窗口 |
|
•适用于中低功率 |
|
•可镀宽带增透膜 |
加工指标
|
标准规格 |
Calcite /冰洲石 |
a-BBO/偏硼酸钡 |
YVO4/钒酸钇 |
|
使用波段 |
350-2000nm |
190-3500nm |
500-4000nm |
|
消光比 |
<5*10-5 |
<5*10-6 |
<5*10-6 |
|
光洁度 |
20/10 Scratch/Dig |
||
|
光束偏折 |
< 3 arc minutes |
||
|
波前畸变 |
<λ/4@633nm |
||
|
损伤阈值/LIDT |
>200MW/cm2@1064nm, 20ns, 20Hz |
||
|
镀膜 |
P Coating，Customizable可根据客户要求定制镀膜 |
||
|

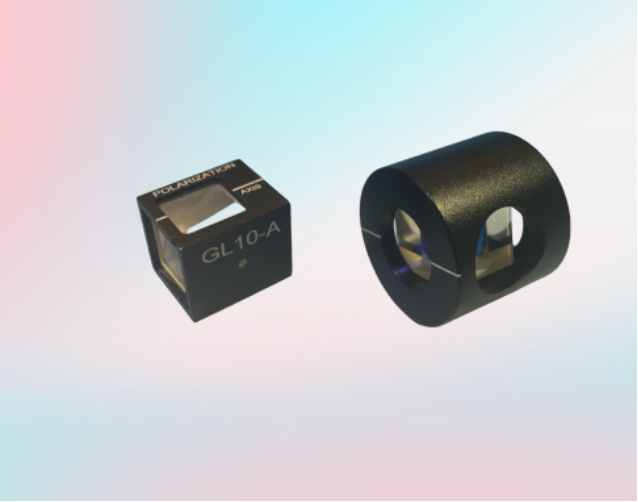

支架/Mounting |
阳极氧化铝支架 可选方形或者圆形 |
||
a-BBO格兰泰勒棱镜标准品
|
型号 |
使用波长 |
消光比 |
接收角 |
通光口径 (mm) |
方形支架尺寸 |
圆形支架尺寸 |
|
GTP1206 |
200-300nm |
<5*10-6 |
>6° |
φ6.0 |
9*9*8 |
φ15*15 |
|
GTP1210 |
φ10 |
13*13*11 |
φ25.4*19 |
|||
|
GTP1215 |
φ15 |
18*18*16 |
φ30*23 |
|||
|
GTP1220 |
φ20 |
24*24*20 |
φ38*29 |
|||
|
GTP1306 |
300-700nm |
<5*10-6 |
>6° |
φ6.0 |
9*9*8 |
φ15*15 |
|
GTP1310 |
φ10 |
13*13*11 |
φ25.4*19 |
|||
|
GTP1315 |
φ15 |
18*18*16 |
φ30*23 |
|||
|
GTP1320 |
φ20 |
24*24*20 |
φ38*29 |
|||
|
GTP1706 |
700-3500nm |
<5*10-6 |
>6° |
φ6.0 |
9*9*8 |
φ15*15 |
|
GTP1710 |
φ10 |
13*13*11 |
φ25.4*19 |
|||
|
GTP1715 |
φ15 |
18*18*16 |
φ30*23 |
|||
|
GTP1720 |
φ20 |
24*24*20 |
φ38*29 |
Calcite格兰泰勒棱镜标准
|
型号 |
使用波长 |
消光比 |
接收角 |
通光口径(mm) |
方形支架尺寸 |
圆形支架尺寸 |
|
GTP2006 |
350-2300nm |
<5*10-5 |
>6° |
φ6.0 |
9*9*8 |
φ15*15 |
|
GTP2010 |
φ10 |
13*13*11 |
φ25.4*19 |
|||
|
GTP2015 |
φ15 |
18*18*16 |
φ30*23 |
|||
|
GTP2020 |
φ20 |
24*24*20 |
φ38*29 |
YVO4格兰泰勒棱镜标准品
|
型号 |
使用波长 |
消光比 |
接收角 |
通光口径(mm) |
方形支架尺寸 |
圆形支架尺寸 |
|
GTP3006 |
500-4000nm |
<5*10-6 |
>6° |
φ6.0 |
9*9*8 |
φ15*15 |
|
GTP3010 |
φ10 |
13*13*11 |
φ25.4*19 |
|||
|
GTP3015 |
φ15 |
18*18*16 |
φ30*23 |
|||
|
GTP3020 |
φ20 |
24*24*20 |
φ38*29 |
